GSM DCS репітер, підсилювач мобільного зв'язку, 1800 МГц

Дуже часто користувачі стільникових телефонів стикаються з проблемою слабкої або повністю відсутнього сигналу оператора зв'язку. Одні із способів вирішення цієї проблеми є установка в будинку або офісі GSM репітера, який є підсилювачем сигналу мобільного зв'язку. Установка такого репітера не займає багато часу і не вимагає особливих навичок в налаштуванні.
Завдяки спеціальним конструкцій антен, використовуваних в комплекті, репітер є двостороннім підсилювачем сигналу як від найближчої вежі до телефону, так і назад від телефону до вишки. Якщо необхідно дати можливість гарантовано спілкуватися для жителів 2-3-х поверхового будинку або великого офісу, то можлива установка додаткових внутрішніх антен які перекриють всі житлові приміщення в радіусі своєї дії. Використання репітера в приміщеннях зі слабким вхідним сигналом сприяє поліпшенню сигналу, що зменшує ймовірність обриву сигналу при розмовах, а так само провалів і переривань під час дзвінків.

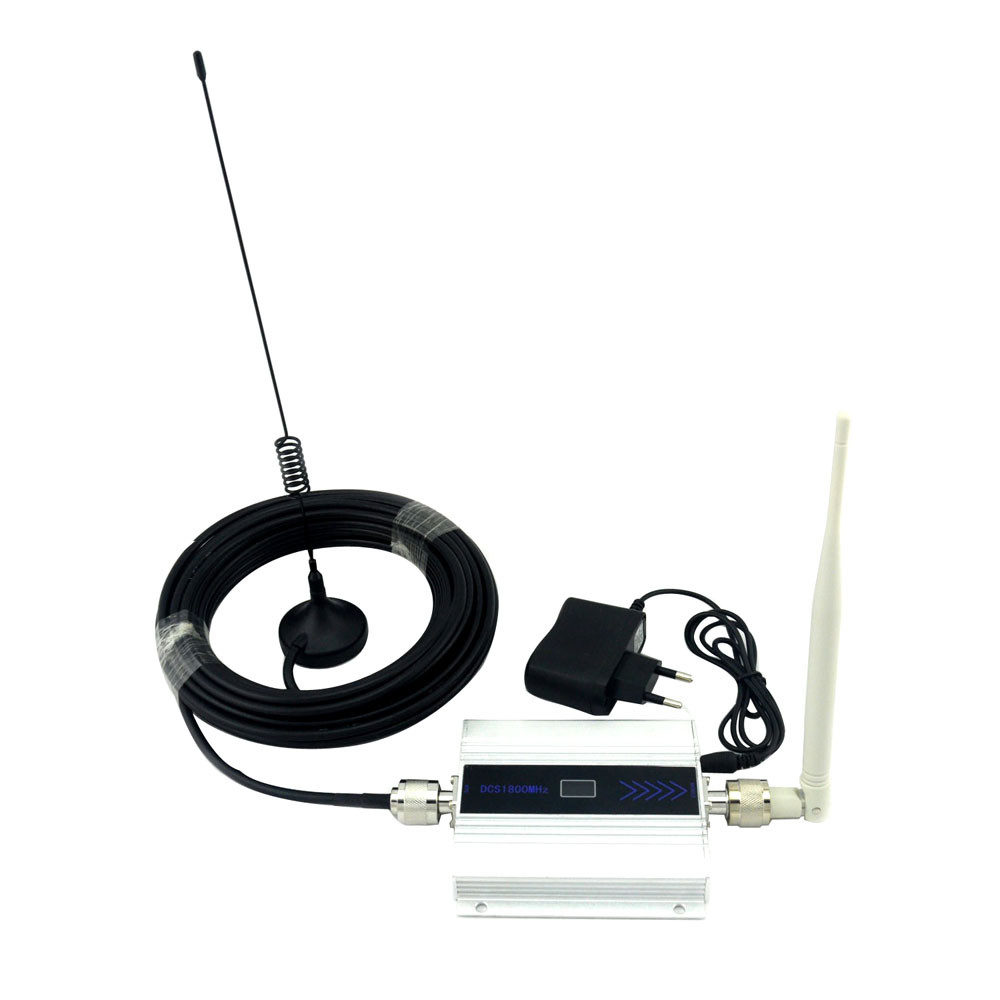

Комплект GSM репітера складається з самого репітера з блоком живлення, зовнішньої панельної антени і коаксіальним кабелем довжиною 10 метрів і внутрішньої антени, накручивающейся на сам репітер. Кабель зовнішньої антени і внутрішня антена підключаються до репитеру з допомогою коаксіальних коннекторів. Для установки зовнішньої антени використовується кріплення на якому фіксується антена, кріплення можна закріпити як на стіну, так і на підняту на висоту балку.
На лицьовій панелі репітера є невеликий дисплей, на якому відображається інформація про статус підключених антен і рівні сигналу в точці розташування зовнішньої антени.
Порядок встановлення репітера:

1. Необхідно встановити зовнішню антену так, щоб вона була спрямована на найближчу вишку мобільного оператора, місцем для установки може бути дах будинку або офісу, гілка дерева і т. п. Дуже важливо, щоб зовнішня антена перебувала на більш високому рівні по відношенню до внутрішньої антени (довжина йде в комплекті з зовнішньою антеною коаксіального кабелю становить 10 метрів);
2. Встановлюємо внутрішню антену так, що б репітер з встановленою на нього внутрішньою антеною, знаходився на відстані не менше 10 метрів від зовнішньої антени, чим більше буде відстань між антенами тим краще буде якість сигналу;
3. Кабель зовнішньої антени підключається до роз'єму OUT, зовнішня антена підключається до роз'єму IN, і лише після цього можна підключити репітер до мережі живлення, в іншому випадку недотримання порядку встановлення може призвести до поломки самого репітера;
4. Репітер готовий до роботи і через кілька хвилин, якщо Ви правильно все підключили, то сигнал від будь-якого з наявних в зоні доступу операторів зв'язку буде посилено по можливості до максимального рівня.

Зверніть увагу!
Внутрішня і зовнішня антени бажано повинні бути розділені перешкодою, яка не буде пропускати сигнал зв'язку. Важливо також розділяти горизонтальні площини антен (наприклад: зовнішня на даху, внутрішня ― всередині будинку, в нижній його частині). В іншому випадку можливий небажаний ефект луни, коли репітер буде посилювати свій власний сигнал.

Можливі несправності:
Немає сигналу ― постарайтеся направити антену так, що б вона була максимально точно спрямована на найближчу вежу стільникового оператора, спробуйте змінити положення зовнішньої антени, переконайтеся, що сигнал у зоні зовнішньої антени не слабкіше-70Дбм, збільшіть дистанцію між зовнішньої і внутрішньої антенами.
Попередження: GSM репітер, підсилювач мобільного зв'язку не може створити сигнал з нічого. Там де немає ніякого покриття в принципі, робота підсилювача сигналу не можлива. Якщо хоч якийсь слабенький сигнал (може періодичний) мобільного оператора буде, то даний пристрій перетворить його в нормальний для зв'язку.

Характеристики:

країна виробник: Китай;
частота передачі сигналу: 1710-1785 МГц;
частота прийому сигналу: 1805-1880 МГц;
посилення сигналу передачі: 55Дб/±3 дБ;
посилення сигналу прийому: 60Дб/±3 дБ;
максимальна вихідна потужність передачі: 17Дбм/±3 дБм;
максимальна вихідна потужність прийому: 17Дбм/±3 дБм;
опір: 50 Ом;
радіус покриття внутрішньої антени: до 20-25 м;
потужність: -70дБм~-40дБм; FA (1.23 MHz)
затримка сигналу: менше 5мкс;
коефіцієнт посилення зовнішньої антени: 13дБи;
коефіцієнт посилення внутрішньої антени: 5дБи;
хвильовий опір кабелю: 75 Ом;
харчування репітера: 5В/1А;
габарити репітера (д х ш х в): 140 х 100 х 20 мм;
габарити зовнішньої антени (д х ш х в): 206 х 177 х 43 мм;
габарити внутрішньої антени (висота х діаметр): 185 х 13 мм;
довжина кабелю зовнішньої антени: 28 см;
довжина кабелю для підключення зовнішньої антени: 10 м;
вага репітера: 235 г;
вага зовнішньої антени з кабелем: 330 г;
вага внутрішньої антени: 25 р.

Комплектація:

репітер;
антена зовнішня;
антена внутрішня;
адаптер живлення;
кабель коаксіальний з коннекторами 5С-FB.
інструкція по експлуатації англійською і китайською мовами.
